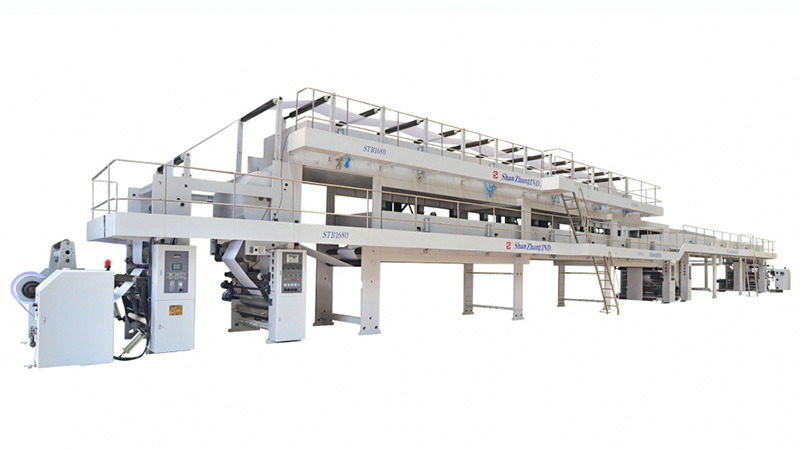

Línea de recubrimiento, SC-CCP120 para papel transfer cerámico

La línea de recubrimiento, SC-CCP120 es una nueva máquina avanzada de última tecnología que se utiliza para el papel transfer cerámico, papel kraft, papel de recubrimiento, entre otros.

Este tipo de línea de recubrimiento cuenta con rodillo anilox con patrones grabados, esto permite un gran proceso de recubrimiento del material con 4 veces en la parte frontal y una en la parte posterior. Integrado con sistema automático de control técnico y secado de última tecnología, además de múltiples procesos logran en ser acabados en una operación, en los que incluyen el proceso de desbobinado, recibido, recubrimiento, secado, recubrimiento secundario, secado secundario, calandrado, rebobinado.

Especificaciones
Velocidad de la máquina: 120m/min
Método de recubrimiento: Rodillo anilox, recubrimiento de 4 veces en lado frontal y una en el lado posterior del material.
Sustrato recubierto: papel 100-170g/㎡, grosor: 12μ-30μm
Grosor recubierto: 25-30μm
Rango de tensión: 200-600N/ancho completo

1. Torreta de desbobinado independiente reversible con doble posición de trabajo de eje dual.
2. Control de posición de esquinas (EPC) para la guía automática del material.

1. El rodillo anilox es utilizado en el proceso de recubrimiento, controlado por motor inversor independiente con acoplamiento de engranaje.
2. Con rodillo de apoyo y de suavizado, la tensión simultánea es controlada por sistema PLC.

1. El rodillo de calandrado tiene una superficie de placa fuerte de cromo, y tiene tratamiento de pulido de espejo. La fuerza de presión máximo alcanza los 3000kg/ancho completo que puede ser ajustable. Asimismo el rodillo de apoyo de acero está integrado.
2. El rodillo de recubrimiento está hecho de cromo duro chapado de acero, el método de enfriamiento es de circulación de agua enfriada.

1. Torreta de desbobinado independiente reversible con doble posición de trabajo de eje dual.
2. El control de la frecuencia variable AC con control del vector de circuito cerrado, y el sistema PLC para control de tensión automática de estrechado.

1. Cámaras de secado horizontal y vertical.
2. El túnel de secado está diseñado con capa aislante.
3. La tobera de aire caliente tiene velocidad máxima de flujo de 25m/seg.
4. Las cámaras son abiertas y cerradas de manera neumática.
